シリーズ区分

Hシリーズ

機種品番

SHD-30H II

SHD-40H II

ヒーター部

電源（50／60HZ）［V］

3相200

3相200

電熱容量［kW（A）］

30

40

温度調節方式

電子制御P.I.D

制御方式

無接点SSC式

温度調節範囲（注1）

常温〜350℃

一方通行吐出し最高温度
（注1）

350℃

送風機部

電動機の種類と容量

3φ200V1.5kW

最大風量
（50/60Hz）［m³/min］

30/36

最大静量
（50/60Hz）［kPa］

1.96/2.85

風量調節方法

ダンパー
（オプションでインバーター
　可変式30Hz〜60Hz）

実行最大風量［m³/min］

23.7/26.3

21.2/24.7

熱風吐出口/吸込口の
適合ダクト径［mm］

φ150/φ150

吸込口最高許容温度
（循環使用時）［℃］

230

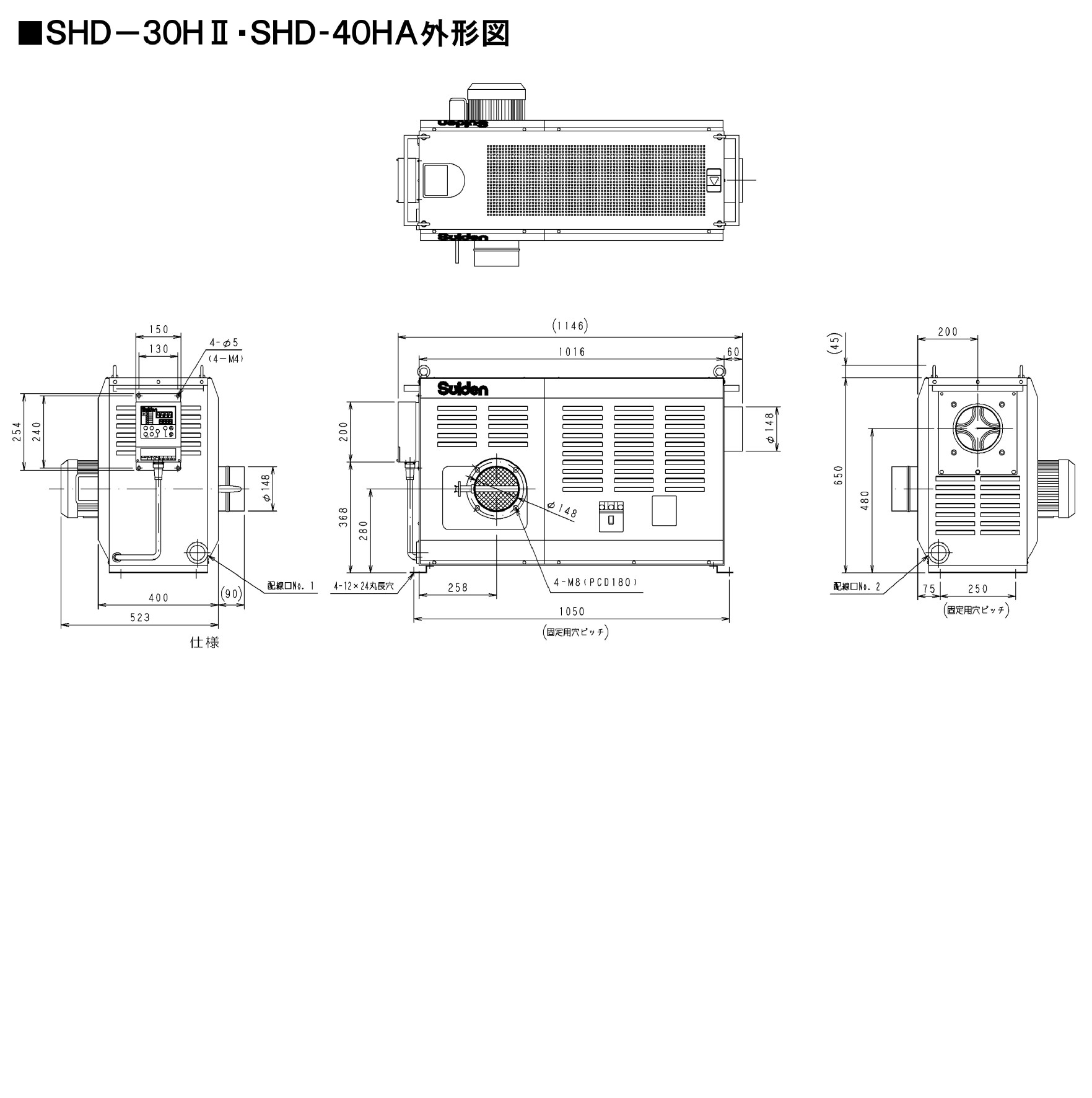

外形寸法
（幅W×奥行きD×高さH）［mm］

1220×
613×695

1470×
800×1111

質量（本体重量）［kg］

115

228

設置条件

設置条件

雨風にさらされない屋内に水平設置

アース

接地（D種）

漏電ブレーカー

感度電流
100mA以上
100Aタイプ

感度電流
100mA以上
125Aタイプ

周囲環境の温度と湿度

±0〜＋40℃80％RH以下

電気コードの条件
　※コードは付属して
　　いません。

38mm²×4芯以上

電源コードの種類は、使用環境に
合ったものをご使用下さい。
また、延長される場合は、適正な
断面積の電気コードを選定して下さい。

特記（注1）

温度制御センサーの取付け位置による
温度で、使用雰囲気温度20℃のときの
値です。
炉の設置状況・材質・断熱性能・
使用雰囲気の変化などに伴い、温度も
変動します。
