屋上換気扇_ピラミッドスイファン

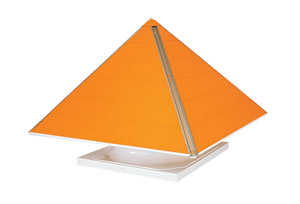

ピラミッドスイファン

現地組立式でグンと省スペースに
なりました。
輸送に大変便利です。

SRF-P75/SRF-P90

仕様表

型	機種品番	羽根径（mm）	ハネ枚数（枚）	電源	電動機			重量（kg）
					出力（kW）	極数（Poles）	定格電流A （50/60Hz）
ピラミッドスイファン	SRF-P75	735	4	3相200V	1.5	6	5.7/5.8	120
	SRF-P90	890			2.2		7.5/8.9	170

羽根外径（mm）	周波数（Hz）	騒音(dB)A		各静圧時の風量（m³/min）
羽根外径（mm）	周波数（Hz）	吸込口（1.5m）	排気口（1.5m）	0Pa	20Pa	40Pa	60Pa	80Pa	100Pa	120Pa
735	50	79	67	225	210	196	186	176	166	156
735	60	80	70	265	250	245	235	220	210	196
890	50	82	71	295	280	264	255	245	235	225
890	60	86	75	350	333	318	309	294	284	274

（注）静圧値はPa（パスカル）で表示しています。
　　　mmAq（ミリアクア）単位に換算するには、表示数値に0.10197を掛けてください。
　　　1Pa=0.10197mmAqです。
