■L-BSシリーズ（低騒音型・マニュアルシェイキングタイプ）仕様
馬 　　力 　　区 　　分
1馬力
2馬力
3馬力
5馬力
品番
SDC-L750BS
SDC-L1500BS
SDC-L2200BS
SDC-L3700BS
電源（V）
3相200
3相200
3相200
3相200
電動機（出力、極数）
0.75kW、２P
1.5kW、２P
2.2kW、２P
3.7kW、２P
最大処理風量
（m3/min）
50Hz
10.5
19
22
37
60Hz
12
23
28
47
最大静圧
（Pa／ｍｍAq）
50Hz
1667／170
2157／220
2648／270
60Hz
2353／240
3040／310
3334／340
騒音値（dB）
50Hz
56.4
62.6
61.7
63.1
60Hz
60.1
66.3
65.6
66.4
ダストチャンバ容積（L）
35
35
39
55
カセットフィルター数（個）
1
2
4
6
フィルター面積（m2）
2.0
4.0
8.0
12.0
吸込口径
φ100
φ150
φ150
φ200
質量（重量）
98kg
106kg
139kg
160kg
内容（L-BSシリーズ共通）
モータ保護装置内蔵。 ※別売キャスターの取付可能

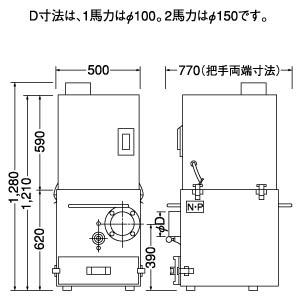

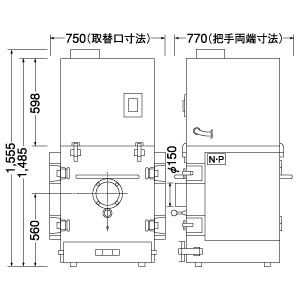

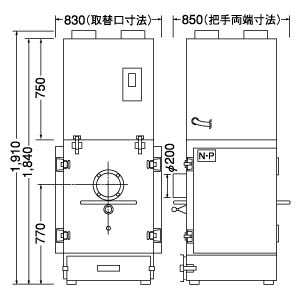

外形寸法（単位ｍｍ）
（1馬力と2馬力は、同型・同寸法です。但し、D寸法の吸込口径は異なります。）


■L-BPタイプ仕様（専用周波数機種です。ご使用地域の周波数（50Hz/60Hz）をご確認のうえご発注ください。）
品　番
SDC-
L1500BP-5
SDC-
L1500BP-6
SDC-
L2200BP-5
SDC-
L2200BP-6
SDC-
L3700BP-5
SDC-
L3700BP-6
SDC-
L5500BP-5
SDC-
L5500BP-6
SDC-
L7500BP-5
SDC-
L7500BP-6
馬力区分
2馬力
3馬力
5馬力
7.5馬力
10馬力
電　源
3相200V
50Hzまたは60Hz
電動機
（出力.極数）
1.5kW　2P
2.2kW　2P
3.7kW　2P
5.5kW　2P
7.5kW　2P
処理風量
（m3/min）
10
20
25
15
30
40
20
40
55
30
60
80
40
80
100
静圧
（kPa）
50Hz
専用
ファン
単体
2.33
2.20
2.10
2.30
2.20
2.08
2.80
2.50
2.08
2.77
2.67
2.48
2.79
2.75
2.65
集塵機
本体
2.15
1.50
1.10
2.12
1.50
0.88
2.64
1.85
0.93
2.59
1.97
1.28
2.61
2.05
1.65
60Hz
専用
ファン
単体
2.42
2.20
2.06
2.43
2.20
1.96
2.48
2.40
2.28
2.98
2.90
2.74
2.82
2.75
2.65
集塵機
本体
2.24
1.50
1.06
2.25
1.50
0.76
2.32
1.75
1.13
2.80
2.20
1.54
2.64
2.05
1.65
カートリッジ
フィルター
材質
ポリエステル
面積
14m2
21m2
31m2
41m2
54m2
本数
4本
6本
9本
12本
16本
標準エアー消費量
（N.T.P）
8L/min
12L/min
18L/min
24L/min
30L/min
ダストチャンバー容量
14L
17L×2個
17L×2個
17L×3個
17L×4個
吸込み口径
φ148mm
φ198mm
φ248mm
φ298mm
床から
吸込み口中心までの高さ
630mm
635mm
615mm
584.5mm
586mm
電源コード
VCT2mm2
×4芯×3m
VCT2mm2
×4芯×3m
VCT3.5mm2
×4芯×3m
VCT5.5mm2
×4芯×3m
VCT8mm2
×4芯×3m
外形寸法
（幅W×
奥行きD×高さH）
650×650
×1605mm
770×770
×1605mm
900×850
×1705mm
1200×900
×1874.5mm
1600×900
×1906mm
概算質量
160kg
225kg
290kg
405kg
500kg
付属品
1.吸込み管（フレキ用）　2.フィルターレギュレータ　3.電源コード
《特記》1　架台ホッパー仕様、異電圧対応仕様、特殊フィルタ仕様などの特殊仕様については、ご相談ください。
　　　　2　圧縮エアー圧力は5kg／cm2以上必要です。
